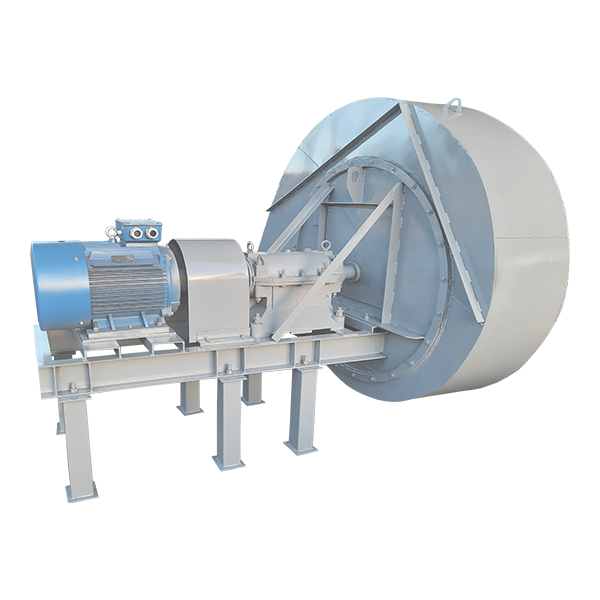

Вентилятор ВДН-17Х-750
Подробнее
Базовая комплектация
- Вентилятор в сборе
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Документация
Вентилятор ВДН-17Х-750. Сертификат ТР ТС.
Центробежный дутьевой вентилятор одностороннего всасывания ВДН-17Х-750 предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам вентилятор, предоставят технико-коммерческое предложение в кратчайшие сроки.
Основными узлами вентилятора ВДН-17Х-750 являются рабочее колесо, улитка, ходовая часть, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент. Привод вентилятора осуществляется от асинхронного электродвигателя.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Преимущества вентилятора ВДН-17Х-750 производства ПРОМКОТЛОСНАБ
- Вентилятор изготовлен в заводских условиях.
- Произведена балансировка рабочего колеса.
- Высокая ремонтопригодность.
- Простота и надежность в эксплуатации.
Наименование показателя | Значение |
---|---|
Номер чертежа компоновки, правое вращение | |
Номер чертежа компоновки, левое вращение | |
Диаметр рабочего колеса, м | |
Параметры э/двигателя: | |
1. Частота вращения рабоч.колеса (синхронная), max, об/мин | |
2. Типоразмер | |
3. Установл. мощность, кВт | |
Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя): | |
1. Потребляемая мощность, кВт | |
2. Производительность на всасывании, м3/ч | |
3. Полное давление, даПа | |
4. Температура перемещаемой среды на всасывании, °С | |
5. КПД, max, % | |
Предельная запыленность перемещаемой среды, г/м3 | |
Предельная температура перемещаемой среды на всасывании, °С | |
Габариты поставочные с э/дв., LхВхH, мм | |
Масса с э/дв. (без э/дв.), кг | |
Угол разворота корпуса при поставке (монтаже) | |
ТУ |
Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к вентилятору ВДН-17Х-750:
- Рабочее колесо вентилятора ВДН-17Х-750
- Направляющий аппарат вентилятора ВДН-17Х-750
- Улитка вентилятора ВДН-17Х-750
Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к вентилятору ВДН-17Х-750, предоставят технико-коммерческое предложение в кратчайшие сроки.
Компания «ПРОМКОТЛОСНАБ» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:
- демонтажные работы;
- монтажные работы;
- замену рабочего колеса и других элементов вентилятора ВДН-17Х-750;
- монтаж и наладку КИПиА;
- пусконаладочные работы.
