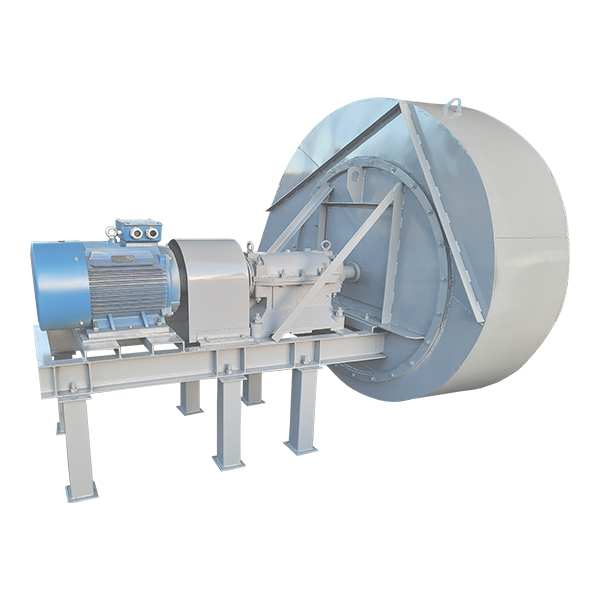

Вентилятор ВДН-17Х-1500
Наличие на складеБазовая комплектация
- Вентилятор в сборе
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Документация
Вентилятор ВДН-17Х-1500. Сертификат ТР ТС.
Центробежный дутьевой вентилятор одностороннего всасывания ВДН-17Х-1500 предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам вентилятор, предоставят технико-коммерческое предложение в кратчайшие сроки.
Основными узлами вентилятора ВДН-17Х-1500 являются рабочее колесо, улитка, ходовая часть, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент. Привод вентилятора осуществляется от асинхронного электродвигателя.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Преимущества вентилятора ВДН-17Х-1500 производства ПРОМКОТЛОСНАБ
- Вентилятор изготовлен в заводских условиях.
- Произведена балансировка рабочего колеса.
- Высокая ремонтопригодность.
- Простота и надежность в эксплуатации.
Наименование показателя | Значение |
|---|---|
| Номер чертежа компоновки, правое вращение | |
| Номер чертежа компоновки, левое вращение | |
| Диаметр рабочего колеса, м | |
| Параметры э/двигателя: | |
| 1. Частота вращения рабоч.колеса (синхронная), max, об/мин | |
| 2. Типоразмер | |
| 3. Установл. мощность, кВт | |
| Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя): | |
| 1. Потребляемая мощность, кВт | |
| 2. Производительность на всасывании, м3/ч | |
| 3. Полное давление, даПа | |
| 4. Температура перемещаемой среды на всасывании, °С | |
| 5. КПД, max, % | |
| Предельная запыленность перемещаемой среды, г/м3 | |
| Предельная температура перемещаемой среды на всасывании, °С | |
| Габариты поставочные с э/дв., LхВхH, мм | |
| Масса с э/дв. (без э/дв.), кг | |
| Угол разворота корпуса при поставке (монтаже) | |
| ТУ | |
Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к вентилятору ВДН-17Х-1500:
- Рабочее колесо вентилятора ВДН-17Х-1500
- Направляющий аппарат вентилятора ВДН-17Х-1500
- Улитка вентилятора ВДН-17Х-1500
Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к вентилятору ВДН-17Х-1500, предоставят технико-коммерческое предложение в кратчайшие сроки.
Компания «ПРОМКОТЛОСНАБ» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:
- демонтажные работы;
- монтажные работы;
- замену рабочего колеса и других элементов вентилятора ВДН-17Х-1500;
- монтаж и наладку КИПиА;
- пусконаладочные работы.
